Bilder von dem Gurtschloss des SLK R171
(geschrieben von Geckoo7 am 11.10.2013)


Bilder von dem Gurtschloss des SLK R171

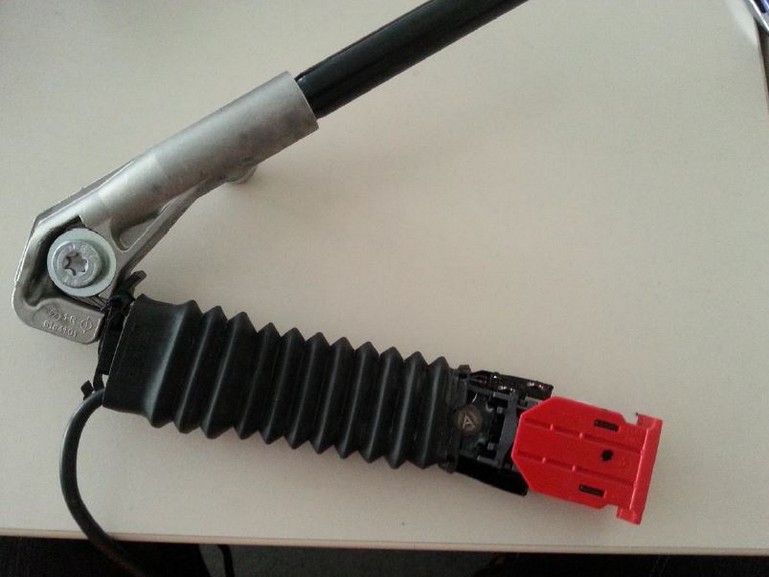

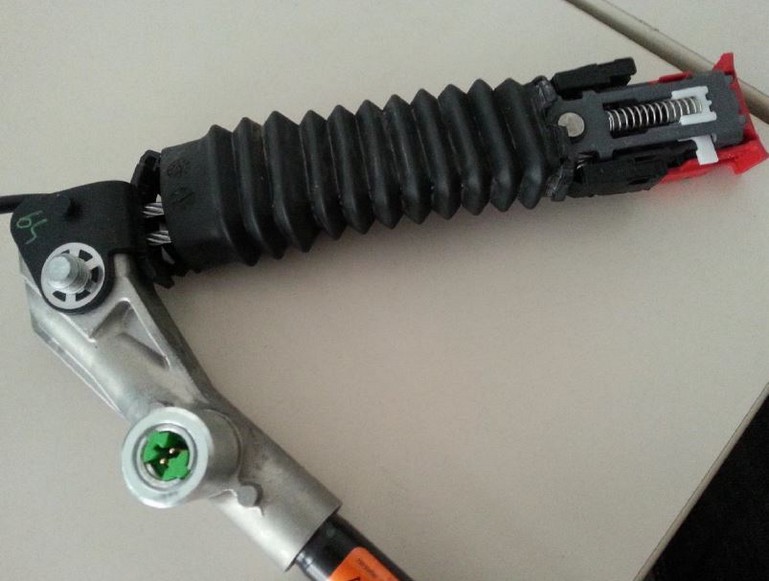

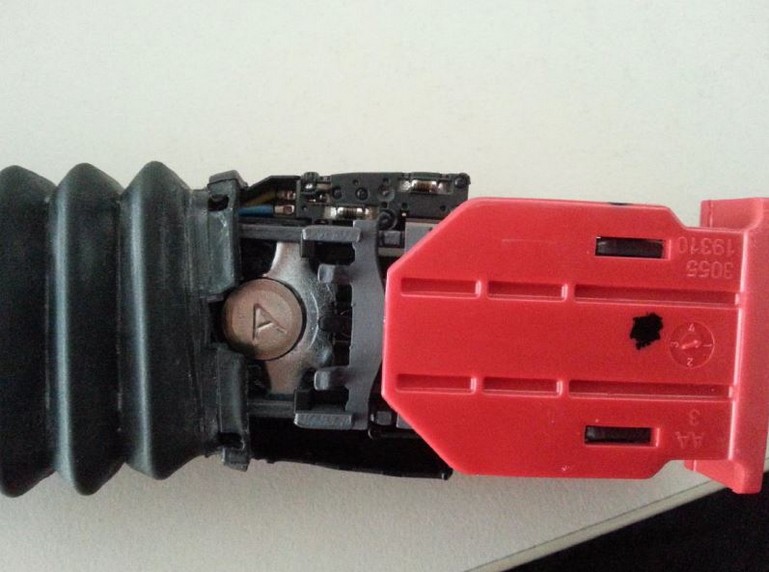

Anbei einmal ein paar Bilder von dem Gurtschloss des SLK R171:
Der obere (rechte) Widerstand hat 300 OHM
Der untere (linke) Widerstand hat 100 OHM
Wenn der Gurt eingesteckt ist wird ein Schalter betätigt und auf 100 OHM umgeschaltet.
Ist der Gurt nicht gesteckt werden beide Widerstände in Reihe geschaltet und gibt die benötigten 400 OHM für das SRS-System.

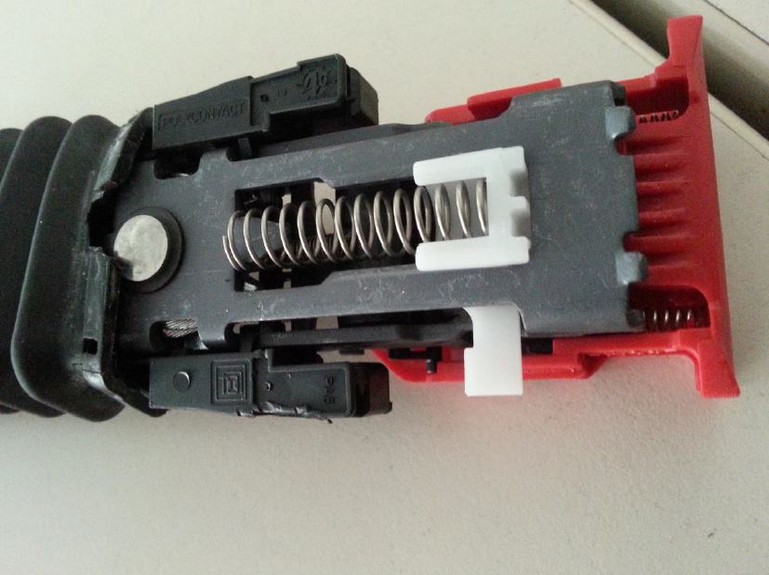

Bild 4 Gurt nicht gesteckt (weiße Nase oben)

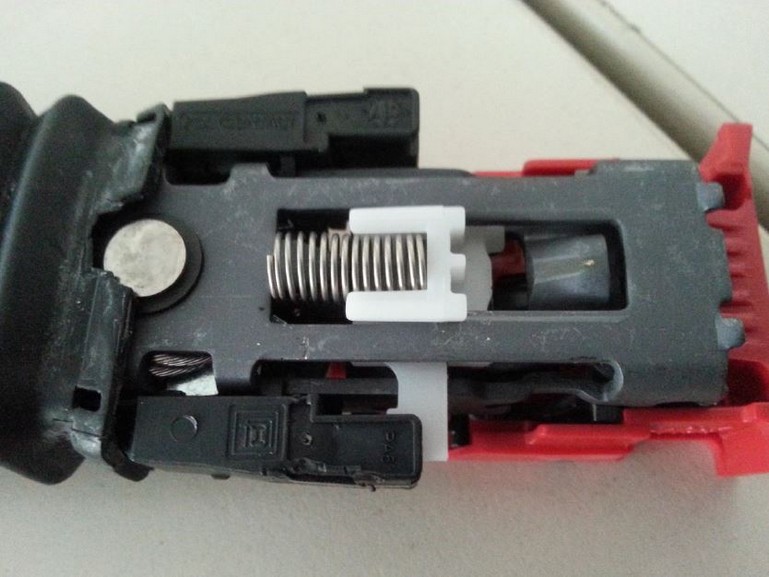

Bild 5 Gurt gesteckt (weiße Nase drückt den Umschalter und verändert den Widerstandswert)

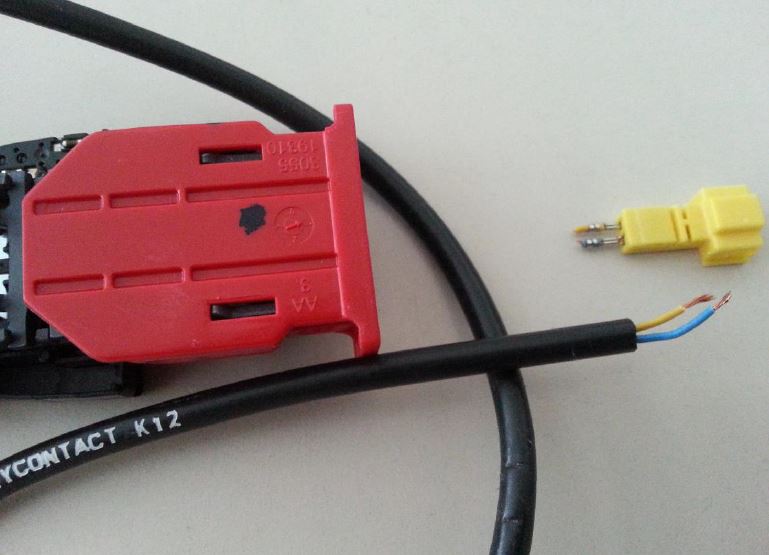

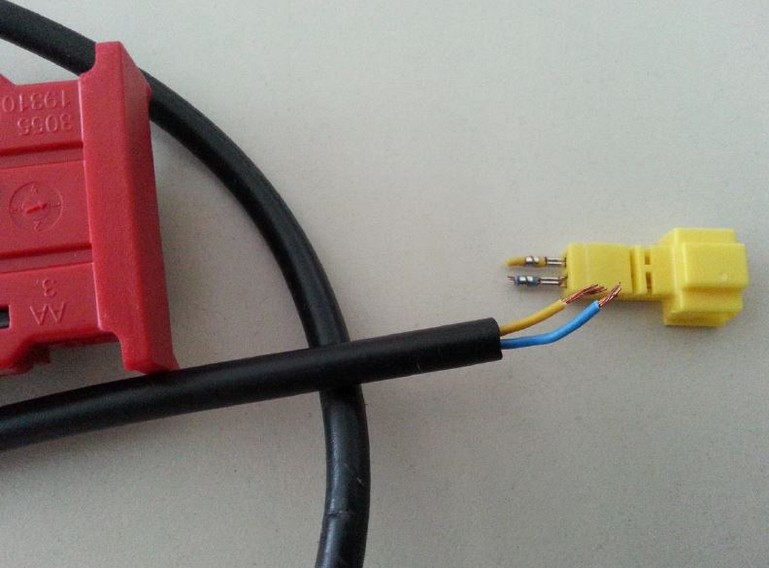

Bild 7-9 versucht zu zeigen wie der Kabelbruch aussah:

Der gelbe Draht war innerhalb der Isolierung gebrochen, leider nicht von aussen zu sehen.

Man erkennt am Stecker noch die Isolierung ohne Kupferlitze, im Gegensatz zum blauen Draht.

Bild 1



Bild 2



Bild 3



Bild 4



Bild 5



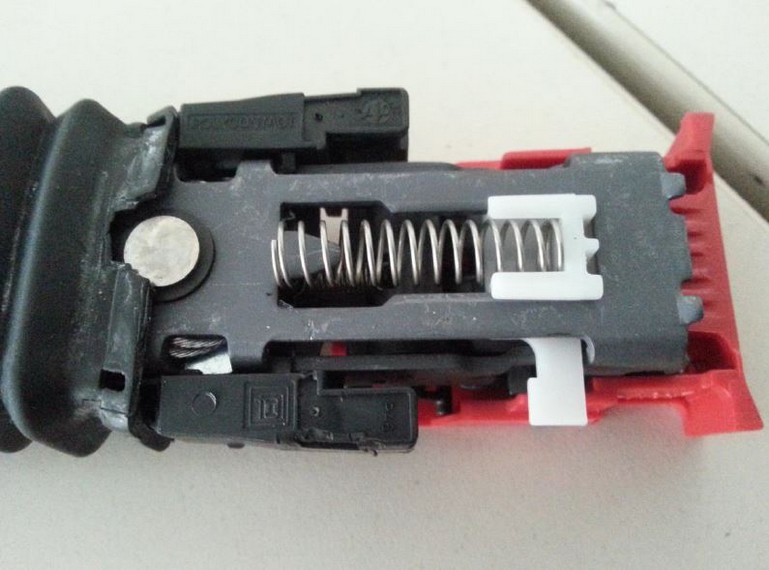

Bild 6



Bild 7



Bild 8



Bild 9
