Arbeitsanleitung Handschuhkasten Ein-/Ausbau
Benötigtes Werkzeug: Torx T20 und kleinerer Schraubendreher

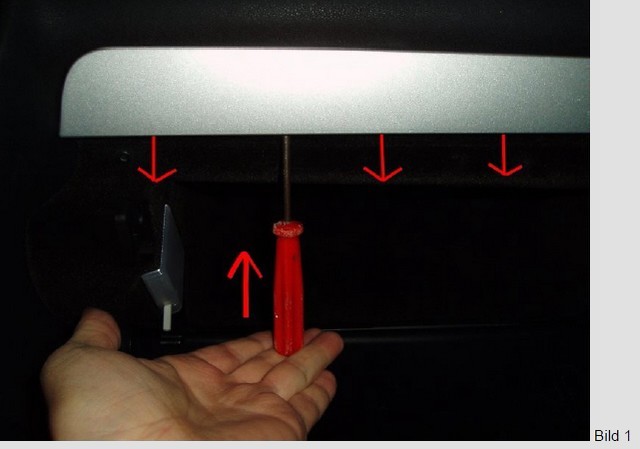

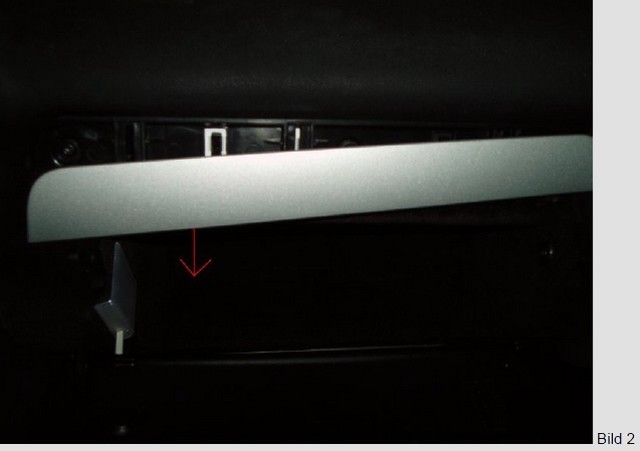

Schritt 1: Zierleiste entfernen. Dazu mit einen flachen Schraubendreher von unten an den beiden
Aussparungen in die Zierleiste stechen und die Halterung in Richtung Windschutzscheibe drücken.
Die Zierleiste lässt sich anschließend nach unten wegschieben.

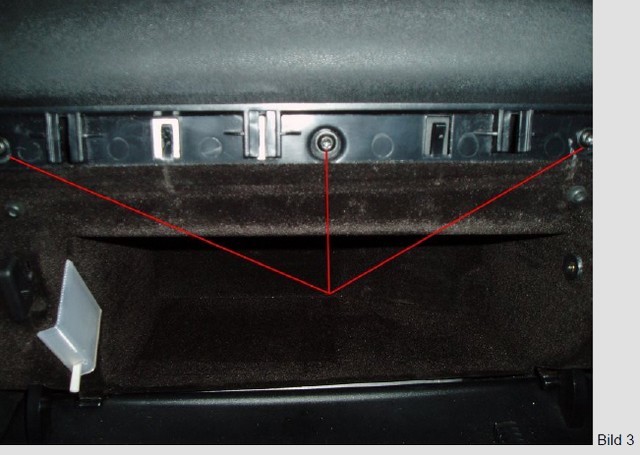

Schritt 2: obere Schrauben am Handschuhfach lösen: unter der Zierleiste befinden sich drei Torx

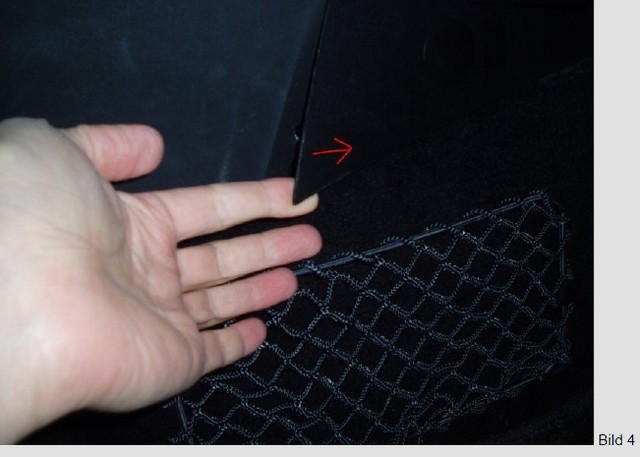

Schritt 3: Verkleidung unter dem Handschuhfach lösen: links am Mitteltunnel mit der Hand ausklippsen

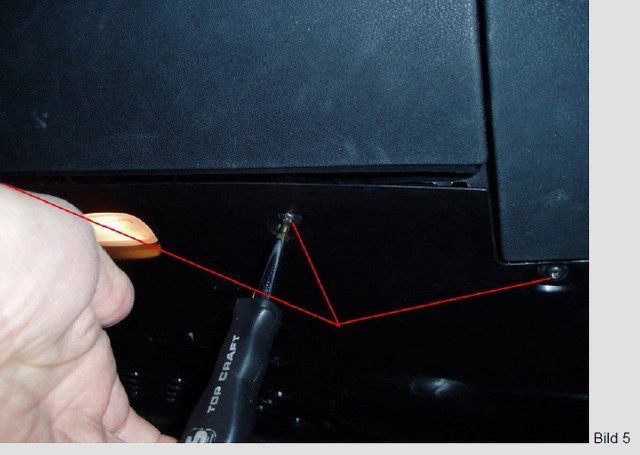

Anschließend drei Torx der Verkleidung unter dem Handschuhfach lösen:

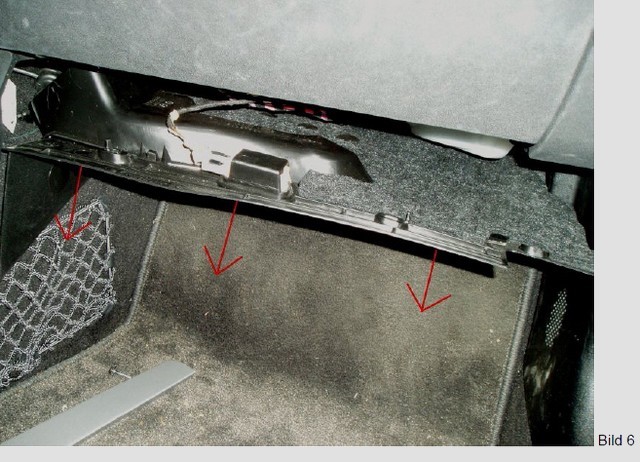

Verkleidung dann in Richtung Fußraum ziehen

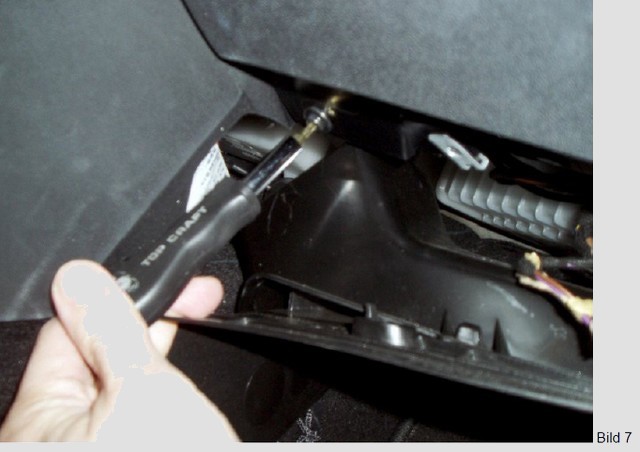

Schritt 4: untere Schrauben am Handschuhfach lösen: 2 Schrauben (ganz rechts und ganz links)

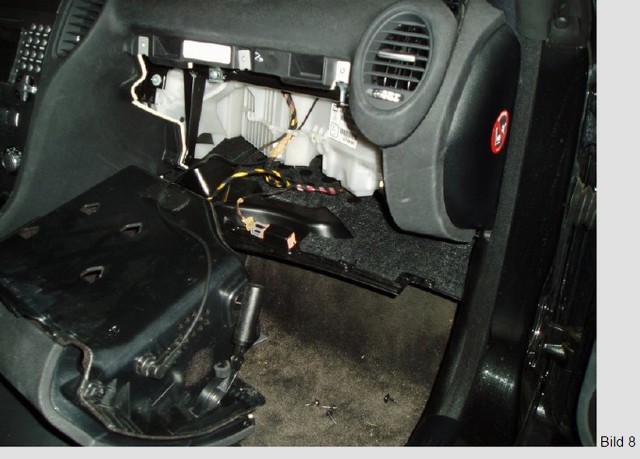

Schritt 5: Handschuh rausziehen

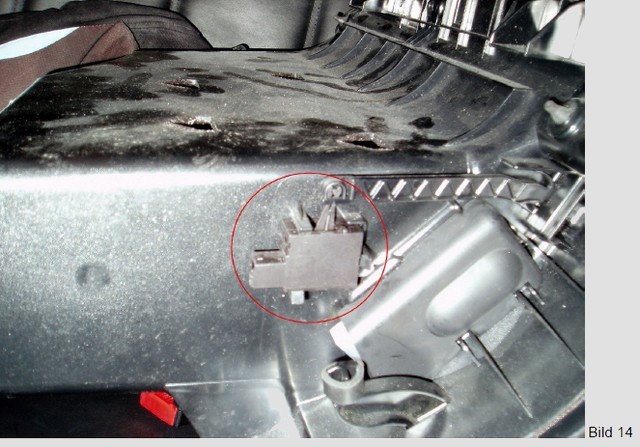

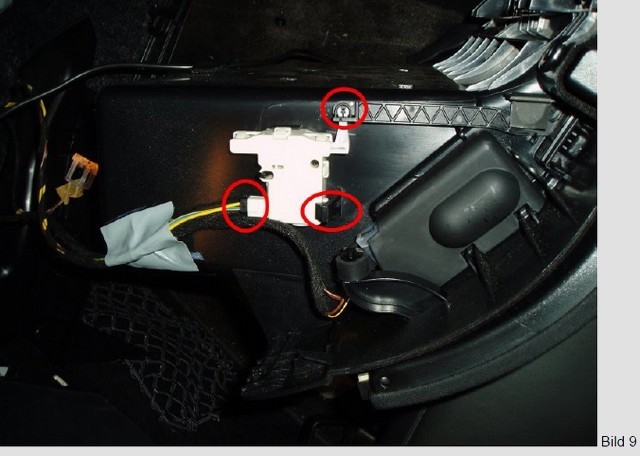

Schritt 6: ZV-Schalter ausbauen. Dazu erst Verschlussschieber ausklippsen, dann den Schalter am
Handschuhfachchassis ausklippsen, anschließend Stecker mit Schraubendreher entriegeln und
abziehen.

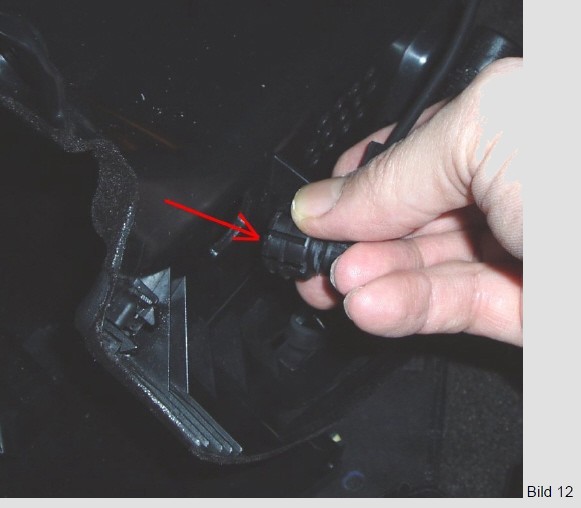

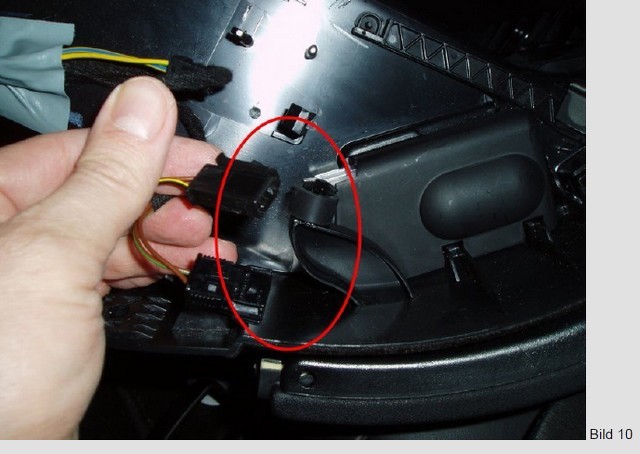

Schritt 7: Stecker für Beleuchtung ausrasten und abziehen

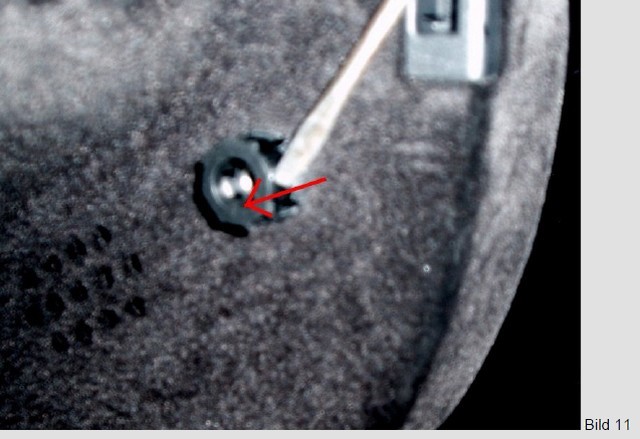

Schritt 8: Audiobuchse (falls vorhanden) ausbauen. Inneren Klemmring mit Schraubendreher an
einem Zacken nach links abklippsen (sitzt ziemlich fest).
Audiobuchse anschließend nach außen (rechts) durchschieben. Beim Einbau darauf achten, dass der
innere Klemmring genau passend in die Führung geschoben wird (nur falls er komplett entfernt
wurde), es gibt nur eine Stellung, in der er passt.

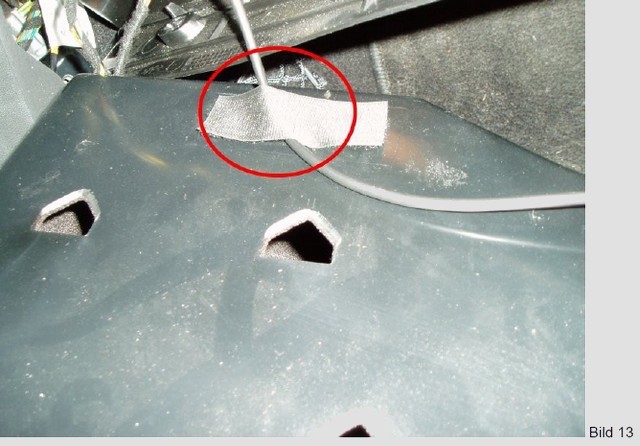

Audiokabel aus Klettverschluss lösen. Fertig!

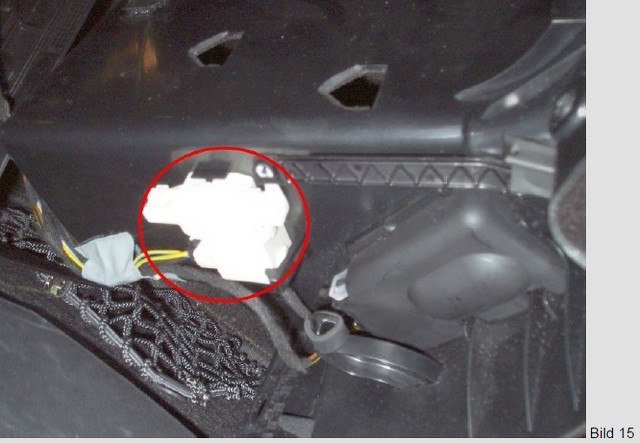

Weitere Hinweise: es gibt mindestens zwei verschiedene Ausführung des ZV-Schalters, die nicht
kompatibel sind. Unterschiede: ältere Version (schwarzer Schalter) hat drei 3-polige Leitung, die
neuere Version (weißer Schalter) eine 2-polige Leitung.
Teilenummern (+Farbcode):
- A 171 680 0087 Alte Oberfläche, Version mit schwarzem Schalter und 3-poliger Leitung ab 2003
- A 171 680 5187 Alte Oberfläche, Version mit weißem Schalter und 2-poliger Leitung ab 2005 (?)
- A 171 680 4787 Neue Oberfläche, Version mit weißem Schalter und 2-poliger Leitung ab 01.2006
Autor: Guido (SLK171)
Version: 1.1
Datum: 03.03.2009
|
